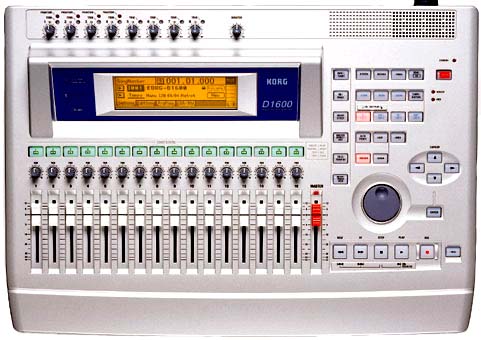

KORG D1600
Digital Recording Studio



Professional sound e sezione Mixer
I convertitori A/D D/A a 24 bit di elevata qualità, la risoluzione del formato audio a 24 bit e il processing interno del segnale a 32 bit permettono di registrare con una fedeltà migliore di quella di un comune CD audio. Il Mixer dispone di 24 Canali e 8 Bus con cursori da 60 mm che permettono un accurato controllo sui livelli. Alcuni controlli del Mixer quali Fader, Pan, Effect Send, Eq, etc. possono essere trasmessi e ricevuti via MIDI: questo rende possibile la automazione del mixer tramite un sequencer esterno, una tastiera o un computer. Ogni canale del mixer include uno stadio di equalizzazione con bassi, medi (semi-parametrici) e bassi.
La sezione di equalizzazione è separata per gli ingressi e le tracce al fine di evitare che alla traccia in esecuzione venga riapplicata la stessa equalizzazione utilizzata in fase di registrazione. Le impostazioni di volume, eq, pan ed effetti sono memorizzabili in Scene (fino a 100 per Song). La macchina dispone di 8 ingressi bilanciati di cui 4 nel doppio formato XLR e Jack con preamplificatori bilanciati di alta qualità e alimentazione Phantom (+48V) per il collegamento di microfoni a condensatore, un ingresso espressamente dedicato al collegamento di chitarra o basso (Hi-Z ad alta impedenza) e ingressi e uscite S/P DIF digitali in formato ottico.

Sezione effetti
La sezione effetti è basata sulla tecnologia REMS a modelli fisici di KORG. Sono presenti, fra gli altri, effetti di Amp-Simulator per chitarra, Mic-Simulator, Analog Record (che riproduce la rumorosità tipica della puntina sul disco di vinile), Talking Modulator, Vocoder. Possono essere utilizzati fino a 8 effetti insert, 2 effetti generali e 1 effetto master contemporaneamente. Gli effetti possono essere a scelta con ingressi/uscite sia mono che stereo ed essere controllati in tempo reale da un pedale di espressione/volume come XVP-10 o EXP-2 (opzionali) oppure da un controller MIDI esterno.

Funzioni di Editing avanzate
La gestione completamente digitale del D1600 permette di semplificare operazioni di copia, incolla e cancellazione di intere frasi. La utile funzione di UnDo permette di ritornare alla situazione precedente l'ultima operazione effettuata, mentre il comando ReDo cancella la funzione di UnDo. Per un più efficiente uso dello spazio su hard disk queste funzioni possono essere programmate su diversi livelli (1, 8 o 99). Altre funzioni presenti sono:

Normalizzazione (ottimizzazione) del livello sonoro
Fade In e Out, effetto di sfumato
Silence, inserimento di silenzi allíinterno di una traccia
Reverse, lettura di una traccia allíindietro
Ottimizzazione di una traccia, qualora ripetute procedure di editing e registrazione abbiano reso frammentato il disco
Time Expansion & Compression, per mettere a tempo, ad esempio, due loop di batteria che hanno tempi differenti oppure correggere la lunghezza di una frase troppo lunga o troppo corta.

Le funzioni di Editing sopra descritte sono di tipo Non-Distruttivo, per cui anche al termine delle operazioni la registrazione originale non risulterà modificata e sarà comunque disponibile per ulteriori processamenti.

Dalla registrazione alla masterizzazione su CD
La possibilità di installare, nella apposita drive-bay presente sul lato anteriore, un masterizzatore R/RW fornito come accessorio (CDRW-2 opzionale) o in alternativa un masterizzatore ATAPI compatibile, rendono il D1600 uno studio di registrazione completo. Il masterizzatore potrà essere utilizzato anche come unità di Backup dei dati e come lettore di Cd-Audio con la possibilità di registrare direttamente dal Cd. Un'altra interessante opportunità viene offerta dall'Hard Disk Bay che permette di utilizzare comuni, economici ed affidabili Hard Disk IDE e di poterli cambiare facilmente. Una utile ed economica alternativa rispetto ad Hard Disk dotati di interfaccia SCSI che sono comunque utilizzabili tramite l'apposita presa posizionata nel retro.

Connettività ed espandibilità
La dotazione di serie include una connessione SCSI che permette di collegare fino a 7 supporti esterni quali hard disk fissi, hard disk removibili, masterizzatori R/RW esterni per un totale di 1000Gb gestiti contemporaneamente.Il masterizzatore, sia esso interno (CDRW-2 oppure ATAPI compatibile opzionali) od esterno, può essere utilizzato sia per creare un Cd in formato Audio che per procedure di Backup dei dati. Il registratore può essere sincronizzato, per mezzo dei connettori di Midi In e Out, ad apparecchiature esterne oppure ad un altro D1600 per creare uno studio di registrazione a 32 tracce. Molteplici funzioni possono essere controllate tramite due pedali esterni (opzionali) che possono essere connessi agli ingressi presenti sul pannello posteriore.
La connessione SCSI permette anche la importazione/esportazione di file in format .WAV (compatibilità CD su standard ISO 9660 Level 1 e Hard Disk su formato Ms-Dos). Sono presenti anche ingressi e uscite digitali ottiche in formato S/P DIF - 44.1 kHz - 24 bit (l'ingresso è compatibile anche con i formati 32 e 48 kHz).

Facile ed intuitivo da utilizzare
Con il display TouchWiev sensibile al tocco, da 240 x 64 pixel è possibile selezionare i parametri toccando direttamnte il display. Il Layout del D1600 offre una pratica disposizione di tutti i comandi mentre tutte le connessioni sono disposte ordinatamente nella parte posteriore del pannello. I tipi di connessione (XLR, Jack, SCSI, S/P DIF, MIDI) rispettano gli standard più affidabili e diffusi..

Miscellaneous

215 pattern ritmici in una ampia gamma di stili

Funzione di accordatore incorporata

4 punti di Locate per Song

100 Marker liberamente rinominabili per Song,

Controllo in tempo reale degli effetti Insert per mezzo del pedale KORG EXP-2 o XVP-10 (opzionali)

Funzione di Trigger Recording per avviare la registrazione automaticamente all'arrivo di un segnale in ingresso

Funzione Program Play per creare una lista di Song da eseguire nell'ordine prestabilito

Funzione di AutoSave: passando ad un'altra song o al termine del lavoro il D1600 pensa a salvare tutto il materiale registrato

Compatibilità con i dati salvati in formato KORG D8 e D16.



CARATTERISTICHE TECNICHE

Sezione registratore

Tracks: 128 tracce (incluse le tracce virtuali), ogni traccia include 8 tracce virtuali. Risoluzione a 16 bit: 16 tracce simultanee in playback, 8 tracce simultanee in registrazione. Risoluzione a 24 bit: 8 tracce simultanee in playback, 4 tracce simultanee in registrazione.

Formato di registrazione: 24 o 16 bit, 44.1kHz, lineari (non compresso).

Tempo di registrazione: 62 ore massimo con hard disk opzionale da 20 Gbyte (una traccia &endash; 16 bit).

Massima capacità di registrazione: Hard disk interno + 1000 Gbyte suddiviso fra 7 unità connesse alla catena Scsi.

Song: 100 song.

Locate Point: 4 punti per Song.

Mark Point: 100 punti per Song (rinominabili dall'utente).

Metronome/Rhythm Pattern: 215 pattern (con PCM sound generator).

MIDI Synchronization: trasmesso (MMC, MTC, MIDI Clock), ricevuto (MMC), Tempo Map (200 punti per Song), Sync Track (1 track per song), Tempo Rec.

Editing: Track (Copy, Insert, Erase, Swap, Delete, Reverse, Time Expansion/Compression, Fade, Normalize; le tracce possono essere copiate fra songs differenti), Song (Copy, Move, Delete, Rename, Protect).

Formato di Counter/Locator: Min/Sec/mSec, Meas/Beat/Tick, Min/Sec/Frame (30 NDF).

Sezione Mixer

Struttura: 24 canali, 8 bus, 1 AUX, 1 MASTER.

Signal Processing: 32 bit, 44.1kHz.

Equalizzazione: Alti: Frequenza:10kHz, Guad:±15dB; Medi: F:20Hzª20kHz, G:±15dB; Bassi F:100Hz, G: ±15dB.

Memorie di scena: 100 scene per Song.

Sezione Multi-Effetti

Struttura: Insert x 8 (max.), Master send x 2 (max.), Master total x 1 (max.) contemporanei.

Signal Processing: 44 bit, 44.1kHz.

Programs: Insert (128 preset, 128 user), Master (32 preset, 32 user), Final (32 preset, 32 user).

Algoritmi: 98 tipi.

Effetti: 106 tipi.

Generali

Display: Touch View sensibile al tocco da 240 x 64 punti con retroilluminazione

Alimentazione: voltaggio locale.

Consumo: 35W (unità centrale solamente).

Dimensioni: 510 (L) x 363 (P) x 138 (A) mm.

Peso: 6 kg (unità centrale), 7,8 kg (con HDD-20 Gb e CDRW2 installati).

Caratteristiche tecniche

Risposta in frequenza: 10Hz -20kHz ± 1dB.

Rapporto segnale/rumore: 98 dB (Standard) @IHF-A.

Gamma dinamica: 98 dB (Standard) @IHF-A.

Distorsione: 0.02% (Standard) 20Hz - 20kHz @+16dBu.

Conversione A/D: 24 bit lineare, 64 x oversampling.

Conversione D/A: 24 bit lineare, 128 x oversampling.

Frequenza di campionamento: 44.1 kHz.



Ingressi ed uscite analogiche e digitali

INGRESSI 1,2,3 4:

Connettori: XLR e 1/4" TRS phone jack (bilanciato).

Impedenza di ingresso: 10 k-ohm.

Livello Nominale: -60 dBu @TRIM=max., +16 dBu @TRIM=min.

INGRESSI 5,6,7,8:

Connettori: 1/4" TRS phone jack (bilanciato).

Impedenza di ingresso: 10 k-ohm.

Livello Nominale: -60 dBu @TRIM= max., +4 dBu @TRIM=min.

INGRESSO CHITARRA/BASSO:

Connettore: 1/4" phone jack (sbilanciato).

Impedenza di ingresso: 1 M-ohm.

Livello nominale: -60 dBu @TRIM=max., +4 dBu @TRIM=min.

USCITE MASTER L/R:

Connettori: 1/4" phone jack (sbilanciato).

Impedenza di uscita: 150 ohm.

Livello nominale: -10 dBu.

USCITE MONITOR:

Connettori: 1/4" phone jack (sbilanciato).

Impedenza di uscita: 150 ohm.

Livello nominale: -10 dBu.

USCITA AUX:

Connettore: 1/4" phone jack (sbilanciato).

Impedenza di uscita: 150 ohm.

Livello nominale: -10 dBu.

USCITA CUFFIA:

Connettore: 1/4" stereo phone jack.

Impedenza di uscita: 100 ohm.

Massimo livello: 50 mW @32 ohm.

INGRESSO/USCITA DIGITALE:

Connettore: Ottico.

Formato: 24 bit S/P DIF (IEC60958, EIAJ CP-1201).

CONNETTORE SCSI:

Connettore: D-sub half pitch 50 pin femmina.

Formato: SCSI-2.

INGRESSO/USCITA MIDI:

Connettori: DIN 5 pin x 2.

FOOT SW:

Connettore: 1/4" jack (optional PS-1).

EXPRESSION PEDAL:

Connettore: 1/4" stereo jack (optional XVP-10 o EXP-2).

ACCESSORI:

Cavo di alimentazione

Cd con Demo Song

Opzioni

CDRW1: masterizzatore interno R/RW.
XVP-10: pedale di espressione/volume.
EXP-2: pedale di espressione/volume.
PS-1: pedale switch.
