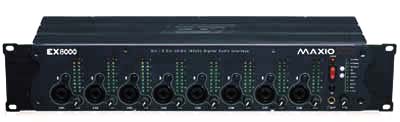

Esi - EgoSys MAXIO XD  24-bit/192kHz - HD recording system   Window XP, 2000, ME, 98SE,   Mac OSX  MAXIO XD is a complete 24-bit/192kHz recording system designed to handle 32 simultaneous channels of analog inputs and outputs. The basic system consists of the EX-8000, a 2-rack space unit with 8-in/8-out balanced XLR connectors and a choice of a PCI interface for desktop systems, or a cardbus interface for laptop recording. Each interface is equipped with four firewire-like EDI (EgoSys Digital Interface) connections, each capable of individually supporting one EX-8000, giving the system 32 channel capability on one card. The PCI version of the MAXIO XD system will support up to 4 cards on the same computer making a total of 128 channels of recording possible. The front panel of the EX-8000 features 8 balanced mic preamps. Combo connectors offer the choice of using XLR or TRS inputs. There are 10 step LED peak metering lights for each channel. The EX-8000 also includes +48V DC phantom power on each channel, AES/EBU and S/PDIF digital I/O, and a headphone monitor. Connected Features of the MAXIO PCI card and the MAXIO Cardbus interface include four EDI protocol ports and a buslink breakout that hosts a S/PDIF coaxial I/O, Word Clock I/O BNC connector, and a 1-in/1-out MIDI interface. Compatible The MAXIO XD system fully supports Windows XP and MAC OS X operating systems. It also comes standard with DirectWire(r), ESI's virtual patchbay for digitally connecting between popular audio software programs. Specification EX8000 24bit 192kHz ADC; 123dB Dynamic range 24bit 192kHz DAC; 120dB Dynamic range EDI Audio Link Interface Sample rate : 44.1, 48, 88.2, 96, 176.4, 192 kHz +48V Phantom Power supply 10 step LED Peak meter (for every channel) Analog Input: 8 XLR (Combo) Connector(+4dBu/-10dBV) Insert : 8x1/4" Phone jack Analog Output: 8x TRS/XLR bal connector(+4dBu/-10dBV) Headphone Amplifier 8ch Digital I/O: AES/EBU & Coaxial support upto 24-bit/192kHz PCI host Card 32bit PCI Interface : PCI Bus-Mastering support Full Duplex - Simultaneous Record/Playback 32ch In/32ch Out, 24bit 192kHz Audio Stream I/O (4 Port EDI AudioLink) Hardware Input monitoring Internal 64ch Digital Mixer & Assign channel to port 192kHz SPDI/F Coaxial Digital I/O Word Clock I/O : Fs / 256*Fs, BNC Connector 1In/1Out, 16 channel MIDI Supports multi-card (up to 4 cards) in one computer system  MaXiO XD è un sistema di produzione professionale 192kHz-24bit che permette di gestire fino a 32 canali separati. Il MaXiO è costituito dal break out box esterno 'EX 8000' e dalla scheda MaXiO PCI (per postazioni desktop), ma prevede anche l'eventuale utilizzo della MaXiO Card-Bus per sistemi portatili. L'interfaccia esterna, in un modulo rack, dispone di otto connettori configurabili come ingressi microfonici o di linea, con l'alimentazione phantom selezionabile per gli otto preamplificatori (+48 volt), disposti sul pannello frontale e affiancati dagli indicatori di livello per il segnale in ingresso e in uscita. Sul pannello posteriore trovano spazio le connessioni AES/EBU, per un totale di 8 canali I/O, le porte S/PDIF e 8 canali di Insert. I convertitori DA e AD montati sull'EX 8000 possono gestire un'estensione di dinamica fino a 123 dB. L'interfaccia MaXiO PCI e la MaXiO Card-Bus possono processare simultaneamente 32 canali audio in ingresso e in uscita, avendo ciascuna 4 connettori EDI (Enhanced Digital Interface, protocollo sviluppato dalla stessa ESI) che permettono di collegare fino a 4 unita' esterne EX 8000. Le schede PCI e PCMCIA prevedono anche il Word Clock I/O e 16 canali MIDI I/O. Con un sistema completo avrete quindi a disposizione ben 32 canali audio, potendo gestire con il MaXiO XD l'intera fase di registrazione e di missaggio senza alcun mixer esterno, avendo integrati nel sistema i pre microfonici e gli insert per eventuali processori esterni. Potrete collegare fino a 4 schede PCI in un unico computer, arrivando alla massima espansione del sistema, con la possibilità di gestire 128 canali. Contacts Ego Systems Inc. Suite 1003, Shinhan bldg. 44-11 Yoido-dong Youngdungpo-gu Seoul KOREA 150-010 T. +82-2-780-4451 / F. +82-2-780-4454 Ego Systems Inc. U.S office San Jose. CA 95134 USA T. +1-408-519-5774 / F. +1-408-519-5784 Ego Systems Italy: tel.(++39)0630363382 , info |
advanced technologic sound magazine 2003 june issue 115
|
